1. Описание устройства

1.1. Назначение устройства

Устройство "Поток CR–4" предназначено для диагностирования форсунок системы Common Rail на стенде, применяемых как в легковых, так и в грузовых автомобилях, сельхозтехнике и коммерческом транспорте.

Устройство обеспечивает:

  • активацию электромагнитных легковых (питание 14 В) и грузовых (питание 28 В) форсунок Common Rail фирм Bosch, Denso, Delphi;

  • активацию пьезоэлектрических форсунок Common Rail фирм Bosch, Denso, VDO;

  • одновременное диагностирование до 4-х форсунок;

  • измерение времени срабатывания распылителя инжектора (при использовании блока измерения «Поток RT»);

  • диагностирование ТНВД Common Rail фирм Bosch, Denso, Delphi, VDO на стенде;

  • управление частотным преобразователем;

  • выбор направления вращения двигателя ТНВД;

  • измерение частоты вращения двигателя ТНВД;

  • измерение температуры и управление кондиционером;

  • управление пускателем топливоподкачивающего насоса;

  • выбор используемого датчика давления;

  • автоматическое, ручное или внешнее управление давлением;

  • синхронную работу 3-х регуляторов давления;

  • управление клапаном наполнения (ZME) ТНВД;

  • автоматическую защиту от перегрузки по току форсунок и регуляторов давления;

  • возможность подключения к ПК по USB и Ethernet, беспроводного подключения при помощи WiFi-роутера;

  • создание пользовательских тестпланов для диагностирования форсунок;

  • отображение осциллограмм тока и напряжения, протекающих через форсунку в режиме реального времени;

  • отображение осциллограмм давления по двум датчикам в режиме реального времени;

  • отображение графиков изменения давления и частоты вращения;

  • создание отчетов для печати результатов диагностирования.

1.2. Внешний вид устройства

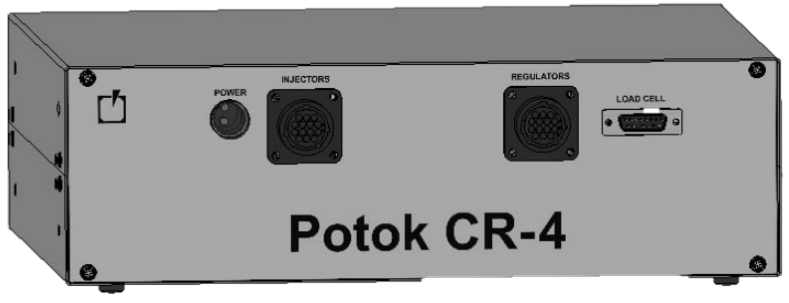

Устройство выпускается в металлическом корпусе. Внешний вид устройства представлен на рисунке 1.1.

Рисунок 1.1 – Общий вид устройства

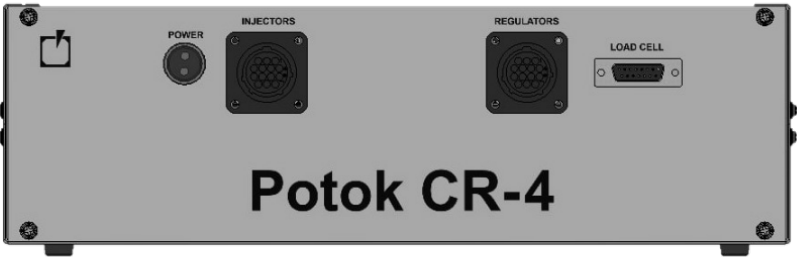

На передней панели устройства (рис.1.2) находятся:

  • Индикатор "Power" светится постоянно при подаче питания;

  • Разъем "Injectors" для подключения форсунок;

  • Разъем "Regulators" для подключения регуляторов давления.

Рисунок 1.2 – Передняя панель

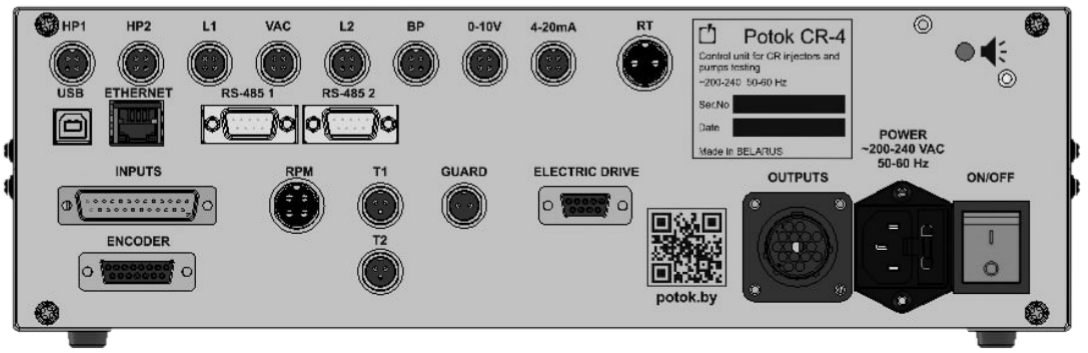

На задней панели устройства (рис.1.3) находятся:

  • Разъем "HP1" для подключения основного датчика давления;

  • Разъем "HP2" для подключения дополнительного датчика давления;

  • Разъем "RT" для подключения блока измерения времени срабатывания распылителя (response time) «Поток RT»;

  • Разъем "USB", "Ethernet" для подключения к персональному компьютеру;

  • Разъем "RS-485-1" для подключения внешних блоков расширения;

  • Разъем "RPM" для подключения датчика частоты вращения;

  • Разъем "T1", "T2" для подключения цифровых термометров;

  • Разъем "Guard" для подключения концевого выключателя защитного ограждения;

  • Разъем "Electric Drive" для подключения схемы управления частотным преобразователем по интерфейсу 0-10 В;

  • Разъем "Outputs" для подключения шторки-задвижки, схемы управления кондиционером и пускателя топливоподкачивающего насоса;

  • Разъем "Power" для подключения кабеля сетевого питания;

  • Выключатель клавишный "On/Off".

Рисунок 1.3 – Задняя панель

1.3. Технические характеристики

Технические характеристики устройства приведены в таблице 1.1.

Таблица 1.1 - Технические характеристики устройства

Наименование Значение
Напряжение питания, В ~220 В ±10%
Потребляемая мощность, Вт, не более 700
Параметры выходов для подключения шторки 7 А при переменном напряжении не более 240 В 50 Гц или 7 А при постоянном напряжении не более 30 В
Параметры выхода для управления кондиционером 7 А при переменном напряжении не более 240 В 50 Гц или 7 А при постоянном напряжении не более 30 В
Параметры выхода для управления частотным преобразователем

- диапазон напряжений: 0 - 10 В;

- максимальный ток: 20 мА.

Степень защиты корпуса Обеспечивает защиту от инородных тел среднего размера, защиту от капель воды, падающих вертикально
Габаритные размеры прибора, мм 350х300х120
Масса прибора, кг, не более 10
Средний срок службы, лет 8
