1. Описание Устройства
1.1 Назначение Устройства
Безмензурочный блок "Поток FM" (Устройство) предназначен для количественной оценки объемной производительности при проведения диагностических тестов дизельной топливной аппаратуры (форсунок, насосов, насос-форсунок) на стенде совместно с блоками управления серии "Поток". Тип измерения - весовой.
Устройство обеспечивает:
-
непрерывное измерение объемной производительности по всем измерительным каналам одновременно;
-
два режима измерения: измерение текущего потока, имитация мензурочного измерения;
-
отсутствие жестких требований к чистоте тестовой жидкости;
- отсутствие жестких требований к температурной стабилизации тестовой жидкости в зоне измерения.
1.2 Исполнения Устройства
Устройство выпускается в четырех исполнениях:
- "Поток FM-2" – с двумя измерительными каналами;
- "Поток FM-4" – с четырьмя измерительными каналами;
- "Поток FM-8" – с восьмью измерительными каналами;
- "Поток FM-12" – с двенадцатью измерительными каналами.
1.3 Внешний вид Устройства
Внешний вид Устройства представлен на рисунках 1.1 – 1.4.
Устройство состоит из корпуса, внутри которого расположены измерительные блоки и электронный модуль.
В верхней части корпуса расположены панели 14 с закрепленными на них штуцерами 1-12 для подключения шлангов подвода тестовой жидкости к измерительным каналам 1-12 соответственно. Места крепления измерительных блоков закрыты крышкой 13. По бокам измерительные блоки закрыты стенками 25.
На корпусе расположены разъем для подключения кабеля питания 20, клавишный выключатель для включения питания Устройства 19, индикаторы 15-17, кнопка слива жидкости из измерительных блоков 18, разъемы 26, 27 для подключения интерфейса связи, разъем для подключения внешних модулей 28.
Таблица 1.1 –Режимы работы индикации
| Режим | Индикация |
|---|---|
| Включение и работа Устройства | Постоянное свечение индикатора 15 |
| Связь с управляющим Устройствам | Мигание индикатора 16 |
| Слив жидкости из измерительных блоков | Постоянное свечение индикатора 17 |
| Режим транспортировки | Мигание индикаторов 15, 16, 17 |
Под корпусом расположен поддон 21 для сбора жидкости из измерительных блоков. Для слива жидкости из поддона служит штуцер 24. Штуцер может быть подсоединен к разным сторонам поддона. Неиспользуемое отверстие закрывается пробкой 23.
Для установки Устройства используются опоры 22.
Рисунок 1.1 – Общий вид Устройства "Поток FM-2"
Рисунок 1.2 – Общий вид Устройства "Поток FM-4"

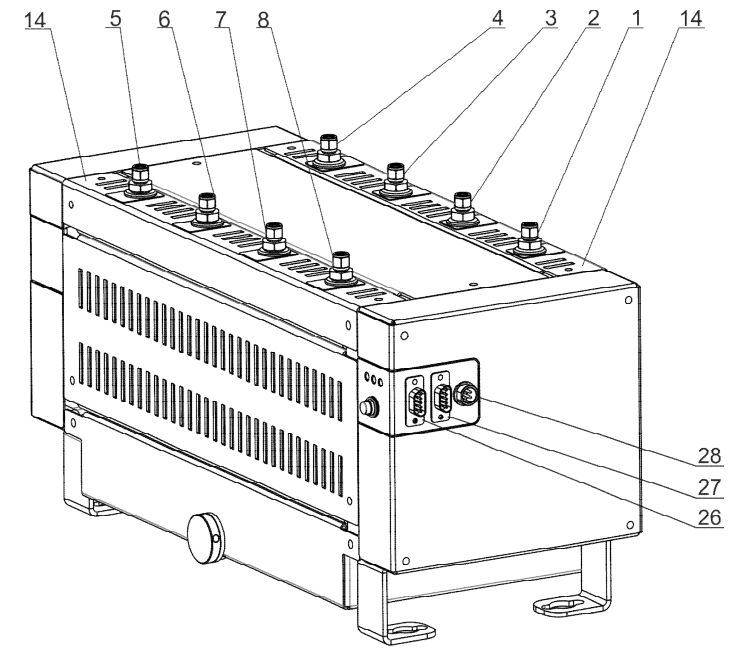

Рисунок 1.3 – Общий вид Устройства "Поток FM-8"
Рисунок 1.4 – Общий вид Устройства "Поток FM-12"
1.4 Технические характеристики
Технические характеристики Устройства приведены в таблице 1.2.
Таблица 1.2 - Технические характеристики Устройства
| Наименование | Значение |
|---|---|
| Количество одновременно работающих измерительных каналов: | |
| - "Поток FM-2" | 2 |
| - "Поток FM-4" | 4 |
| - "Поток FM-8" | 8 |
| - "Поток FM-12" | 12 |
| Диапазон измерения потока жидкости по каждому каналу, см3/мин | 0,5 - 400,0 |
| Дискретность измерения, см3/мин | 0,1 |
| Напряжение питания, В | ~220 В ±10% |
| Потребляемая мощность, Вт, не более | 35 |
| Основная относительная погрешность измерения | диапазон 0,5...10 см3/мин - 5% диапазон 10...50 см3/мин - 3% диапазон 50 - 400 см3/мин - 1% |
| Степень защиты корпуса | Обеспечивает защиту от инородных тел среднего размера |
| Габаритные размеры (опоры расположены под корпусом), LхBхH, мм: | |
| - "Поток FM-2" | 254х160х233 |
| - "Поток FM-4" | 382х160х233 |
| - "Поток FM-8" | 445х185х228 |
| - "Поток FM-12" | 605х185х229 |
| Масса, кг, не более: | |
| - "Поток FM-2" | 4,7 |
| - "Поток FM-4" | 7,5 |
| - "Поток FM-8" | 10,0 |
| - "Поток FM-12" | 12,5 |
